Sols - Plafonds - Toits (So-Pla-To)

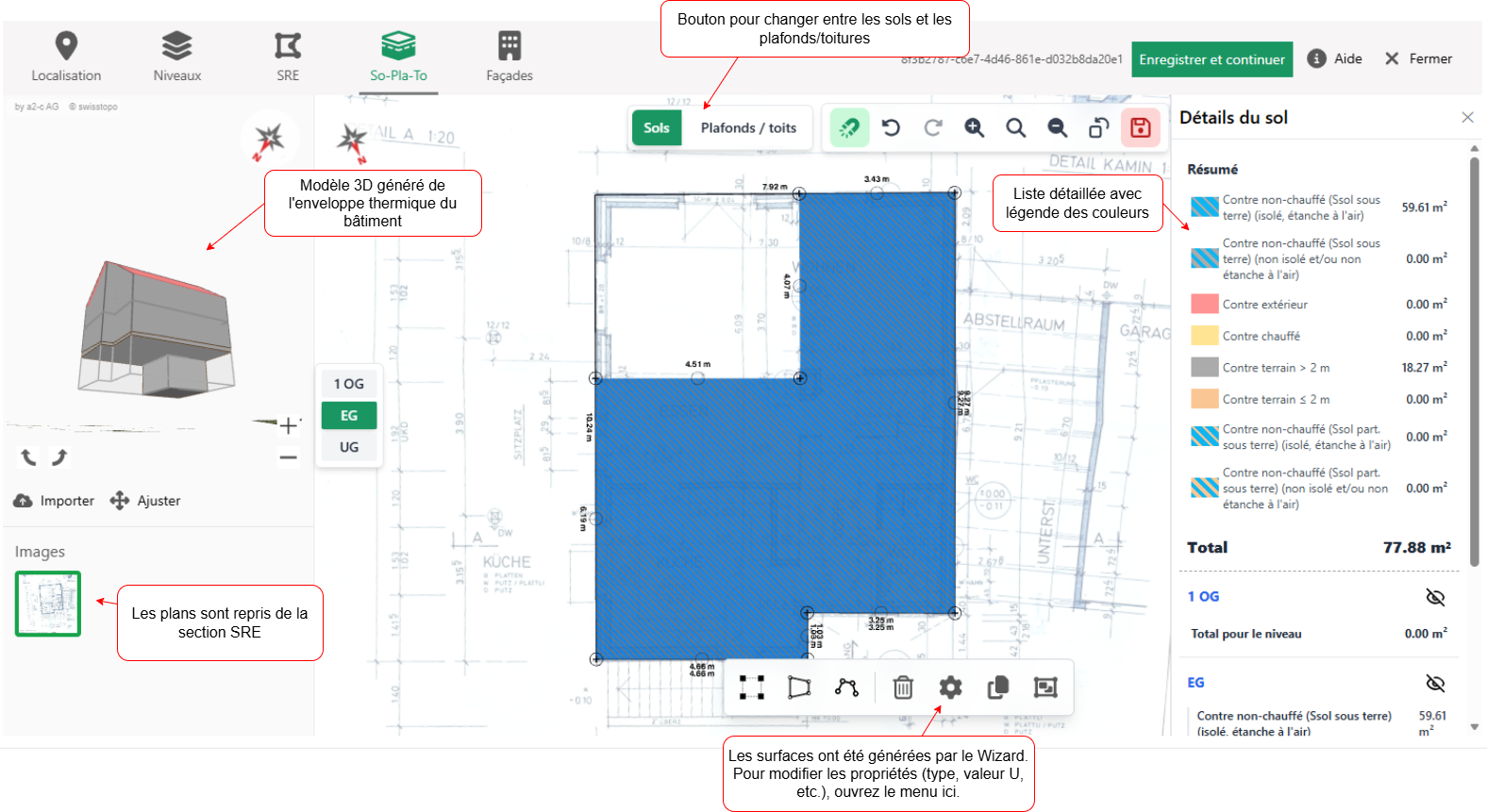

La page So-Pla-To permet de définir toutes les surfaces de sol, de plafond et de toit par niveau. Pour cela, les niveaux doivent d’abord avoir été définis sur la page « Niveaux ». Les surfaces générées à partir des données saisies sous surface de référence énergétique (SRE) s’affichent ici. Les contours noirs représentent désormais les zones dessinées sous surface de référence énergétique (SRE). Les surfaces de toit proviennent du modèle 3D. Sur cette base, vous devez définir les surfaces de sols, de plafonds et de toits correctes et ajouter les éventuels éléments manquants.

Vous pouvez modifier les surfaces déjà dessinées. Pour ce faire, cliquez sur la surface, sélectionnez l’un des sommets affichés et déplacez-le à l’aide de la souris ou des flèches directionnelles du clavier. Ces dernières permettent de déplacer le point sélectionné de 1 cm. Pour ajouter un nouveau sommet, cliquez sur le point sans croix et au bord transparent situé à mi-chemin entre deux sommets. Vous pouvez déplacer les surfaces en maintenant la souris enfoncée et en faisant glisser la surface dans la zone de dessin. Les éléments de la zone de dessin s’aimantent automatiquement aux angles, aux lignes et aux axes de symétrie lorsqu’ils s’en approchent. Cette fonction peut être temporairement désactivée en maintenant la touche Alt enfoncée ou être désactivée/réactivée via le pictogramme .

Pour insérer des surfaces, vous pouvez sélectionner les pictogrammes ou . Une liste s’affiche, vous permettant de définir le type de surface (voir Types de surfaces). Avec , vous pouvez insérer des surfaces rectangulaires et avec , des surfaces polygonales. Pour dessiner des polygones, cliquez à différents endroits de l’écran pour ajouter des sommets. Les points sont reliés automatiquement par des segments droits. Le polygone se ferme et s’affiche lorsque vous revenez au point de départ. Vous pouvez interrompre le mode de dessin à tout moment à l’aide de la touche « esc ».

Lorsque vous sélectionnez une surface, différentes options de modification sont disponibles dans la barre de menu en bas. Le pictogramme vous permet de supprimer la surface. En cliquant sur , les propriétés de la surface s’affichent. Elles sont identiques à celles de l’outil CECB et sont transférées dans celui-ci une fois le Wizard terminé. Vous disposez des options de saisie suivantes :

Aucune de ces propriétés n’est obligatoire. Vous pouvez également les modifier ultérieurement dans l’outil lui-même.

Pour les toits, il faut saisir les données « Orientation » et « Pente ». Celles-ci sont préremplies sur la base du modèle 3D. L’inclinaison du toit est mesurée par rapport à l’horizontale. L’orientation est indiquée en degrés dans le sens des aiguilles d’une montre, le nord correspondant à 0°. Un pictogramme « boussole » indique la direction renseignée.

Le pictogramme permet de copier des surfaces au même niveau. Pour copier des surfaces à d’autres niveaux, utilisez Crtl+c / Ctrl+v (voir Raccourcis).

Les pictogrammes et permettent de grouper ou dégrouper plusieurs éléments. Cela permet de déplacer plusieurs objets à la fois ou de définir leurs propriétés simultanément. Pour sélectionner plusieurs objets, maintenez la touche Ctrl enfoncée. Lorsque vous sélectionnez plusieurs éléments dessinés à la fois, les fonctions Supprimer, Propriétés et Dupliquer restent actives, ce qui vous permet de supprimer, copier ou modifier les propriétés de plusieurs objets simultanément (par exemple, attribuer la même valeur U à toutes les surfaces d’un certain type). Les dimensions des surfaces ne peuvent toutefois pas toutes être modifiées en même temps.

Au cours de cette étape, vous pouvez définir huit types différents de surfaces de sol, cinq types différents de surfaces de plafond ainsi que deux types différents de surfaces de toiture donnant sur l’extérieur :

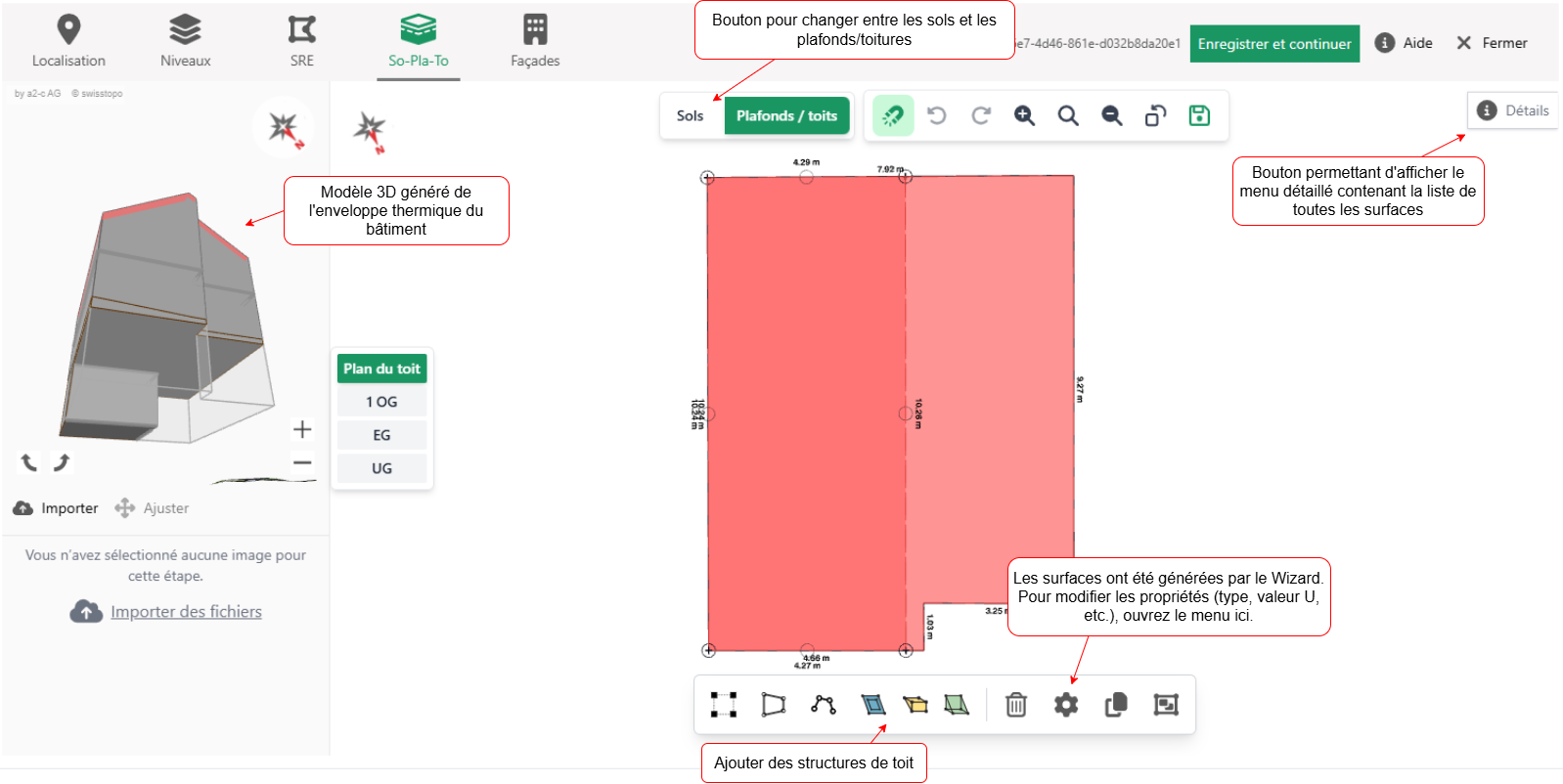

Le plan du toit constitue un cas particulier sur cette page ; il n’est disponible que dans la sélection Plafonds/Toits. Ici, vous pouvez voir tous les toits orientés vers l’extérieur (toits en pente et toits plats). Ces surfaces sont prédéfinies sur la base du modèle 3D. Comme pour les autres surfaces, les surfaces prédéfinies peuvent être modifiées, déplacées, copiées et supprimées à votre guise. Les toits en pente se caractérisent notamment par leur inclinaison (pente de toit). La surface est calculée en fonction de cette pente.

Vous avez également la possibilité d’ajouter aux différents toits des structures de toit qui ne figurent pas sur le modèle 3D :

Pour ajouter un tel élément, sélectionnez le pictogramme correspondant (ces pictogrammes n’apparaissent que lorsque le plan du toit est sélectionné). Vous pouvez ajouter trois types différents d’éléments de toiture : fenêtres de toit, lucarnes et balcons baignoire. Chacun de ces éléments apparaît sous forme de point coloré. Ce point marque sa position sur le toit. Toutes les autres propriétés doivent être modifiées via le pictogramme . Le point coloré reste inchangé. En fonction des données saisies sous , les surfaces des murs, du toit et des fenêtres des éléments de toit sont générées et soustraites de la surface totale du toit. Des abréviations spécifiques leur sont attribuées à des fins de traçabilité (voir Transfert des données vers l’outil CECB).

Comme pour les autres éléments, vous pouvez copier, supprimer et grouper les éléments de toit. Si un élément est déplacé d’une surface de toit A vers une autre surface de toit B, il adopte, lors de l’enregistrement, les propriétés d’orientation et d’inclinaison de la surface B. Il sera automatiquement déduit de cette surface ou ajouté selon le cas.

Pour les fenêtres de toit, les propriétés suivantes doivent être saisies : la hauteur et la largeur de la fenêtre, le type, la description, la valeur U, la valeur g et le facteur b (comme dans l’outil CECB), l’année de rénovation et l’indication précisant si l’élément de construction se trouve à l’intérieur ou à l’extérieur de l’enveloppe thermique. De plus, l’orientation de la fenêtre peut être ajustée. Par défaut, elle correspond à celle du toit. La donnée est saisie en degrés, le Nord correspondant au 0°, dans le sens des aiguilles d’une montre. Un pictogramme en forme de boussole indique la direction renseignée.

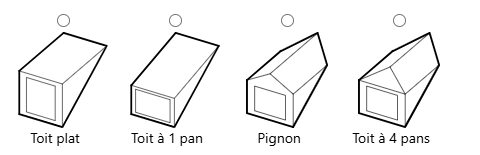

Pour les lucarnes, vous pouvez choisir entre différents modèles :

Selon le type de lucarne, différentes informations concernant la hauteur, la largeur, les angles et l’orientation doivent être fournies. De plus, il convient de renseigner le type, la description, la valeur U, la valeur g, le facteur b et l’année de rénovation pour les murs et les éléments de plafonds/toits de la lucarne, ainsi que pour la fenêtre qu’elle contient. Les surfaces, l’inclinaison et l’orientation sont calculées automatiquement à partir des données propres à la lucarne. Pour la surface vitrée de la lucarne, un pourcentage est utilisé.

Pour les balcons baignoire, les dimensions, l’inclinaison et l’orientation sont saisies de la même manière que pour les lucarnes. Pour chaque élément du balcon (mur, sol, fenêtre/porte), il faut fournir les indications habituelles concernant le type, la description, la valeur U, la valeur g, le facteur b et l’année de rénovation. Les surfaces, l’inclinaison et l’orientation sont calculées automatiquement à partir des données du balcon lui-même. Pour la surface vitrée du balcon, un pourcentage est utilisé.

Les surfaces des éléments de toit sont ensuite également affichées dans le récapitulatif sous « Détails » (classées par type).

La zone de dessin est, par défaut, orientée vers le nord. Pour la faire pivoter, sélectionnez le pictogramme . Vous devez ensuite tracer une ligne qui servira de référence pour la nouvelle orientation en sélectionnant deux points dans la zone de dessin. Une flèche apparaît sur la ligne tracée et indique la direction qui sera ensuite orientée vers le haut. Exemple : si vous relevez la façade nord-ouest du bâtiment, celle-ci sera orientée vers le haut après rotation, permettant de « redresser » le bâtiment. Pour valider la rotation, cliquez à nouveau sur .

La rotation de la zone de dessin s’applique à tous les éléments qu’elle contient, notamment les surfaces et les plans affichés en arrière-plan. La rotation d’une vue d’un niveau est également appliquée aux autres vues. Elle peut être répétée autant de fois que nécessaire. Une boussole affichée en haut à gauche (à côté du modèle 3D) indique en permanence l’orientation du bâtiment. Un clic sur la boussole permet de réinitialiser l’orientation.

Vous avez également la possibilité d’insérer des lignes de cote. Le pictogramme correspondant est . Il permet d’insérer des lignes de cote de longueur libre. Pour tracer des lignes parfaitement horizontales ou verticales, maintenez la touche shift enfoncée lorsque vous dessinez les lignes. Les lignes de cote servent de repère et permettent, notamment, d’ajuster correctement l’échelle des plans en arrière-plan. La longueur de la ligne est affichée à côté de celle-ci.
L’outil de mesure permet également de définir plusieurs points, par exemple pour mesurer un périmètre. Pour quitter l’outil, double-cliquez sur le dernier point. Les sommets peuvent être sélectionnés individuellement et déplacés sur la zone de dessin à l’aide des touches du curseur. Comme les autres éléments, les lignes de cote s’alignent automatiquement sur les sommets d’autres éléments (mode d’aimantation). Cette fonction peut être activée ou désactivée temporairement en maintenant la touche Alt ou complètement désactivée via le pictogramme .

Les contours générés automatiquement sont également accompagnés de cotes, mais celles-ci ne sont pas modifiables. Pour les lignes de cote que vous dessinez vous-même, vous disposez des mêmes fonctions d’édition que pour les autres éléments de la zone de dessin (supprimer, propriétés, dupliquer, grouper/dégrouper). La longueur totale de la ligne de cote s’affiche dans « Propriétés ». Les lignes de cote n’apparaissent pas dans le panneau latéral « Détails ».

En ouvrant la colonne « Détails », vous avez la possibilité d’afficher la SRE définie à l’étape précédente en arrière-plan de la zone de dessin. Pour ce faire, sélectionnez le pictogramme dans la section du niveau correspondant. La SRE s’affiche alors en arrière-plan dans des couleurs plus claires. Un clic sur le pictogramme permet de la masquer à nouveau. L’affichage de la SRE en arrière-plan peut être combiné avec l’affichage de plans.

Au cours de cette étape, les plans de l’étape SRE sont repris et affichés avec la même orientation et la même échelle. Si d’autres plans doivent être ajoutés, ceux-ci peuvent également être importés :

Si des plans sont disponibles (PDF ou images), ils peuvent être importés et utilisés comme support lors de la définition des surfaces. Pour cela, utilisez la zone correspondante dans la colonne de gauche. Les images peuvent être importées depuis l’ordinateur via une recherche ou par glisser-déposer. Toutes les images importées dans le projet sont affichées dans la fenêtre d’importation. En cliquant sur le bouton « Sélectionner » d’une image, celle-ci est activée pour l’étape en cours. Vous avez également la possibilité de rogner, redresser, inverser et faire pivoter l’image (pour plus de détails, voir Gestion des images).

Une fois une image sélectionnée (ce qui ferme la zone d’importation), elle apparaît en miniature dans la colonne de gauche. Un clic supplémentaire permet de l’insérer en arrière-plan de la zone de dessin. Une seule image peut être affichée à la fois. Pour importer d’autres images, cliquez sur le pictogramme . De nouveaux plans peuvent être téléversés et modifiés à chaque étape ( Niveaux, surface de référence énergétique (SRE), Sols - Plafonds - Toits (So-Pla-To) und Façades).

L’image du plan affichée en arrière-plan peut être agrandie, déplacée et/ou pivotée de manière être mise à l’échelle et dans le sens de la zone de dessin. Sélectionnez le pictogramme à côté de pour modifier l’arrière-plan. En cliquant sur les points affichés, vous pouvez alors agrandir, réduire ou faire glisser l’image. La rotation s’effectue à l’aide de la double flèche affichée et le déplacement avec la souris. Un nouveau clic sur permet de quitter le mode d’édition de l’arrière-plan et de réafficher le contour généré au premier plan.

Vous pouvez sélectionner jusqu’à quatre plans par niveau (y compris ceux déjà importés pour la SRE). L’utilisation d’un plan en arrière-plan vous permet de définir les surfaces avec une plus grande précision.

Différentes actions peuvent être effectuées à l’aide de raccourcis clavier dans la zone de dessin : voir Kurzbefehle
