Niveaux

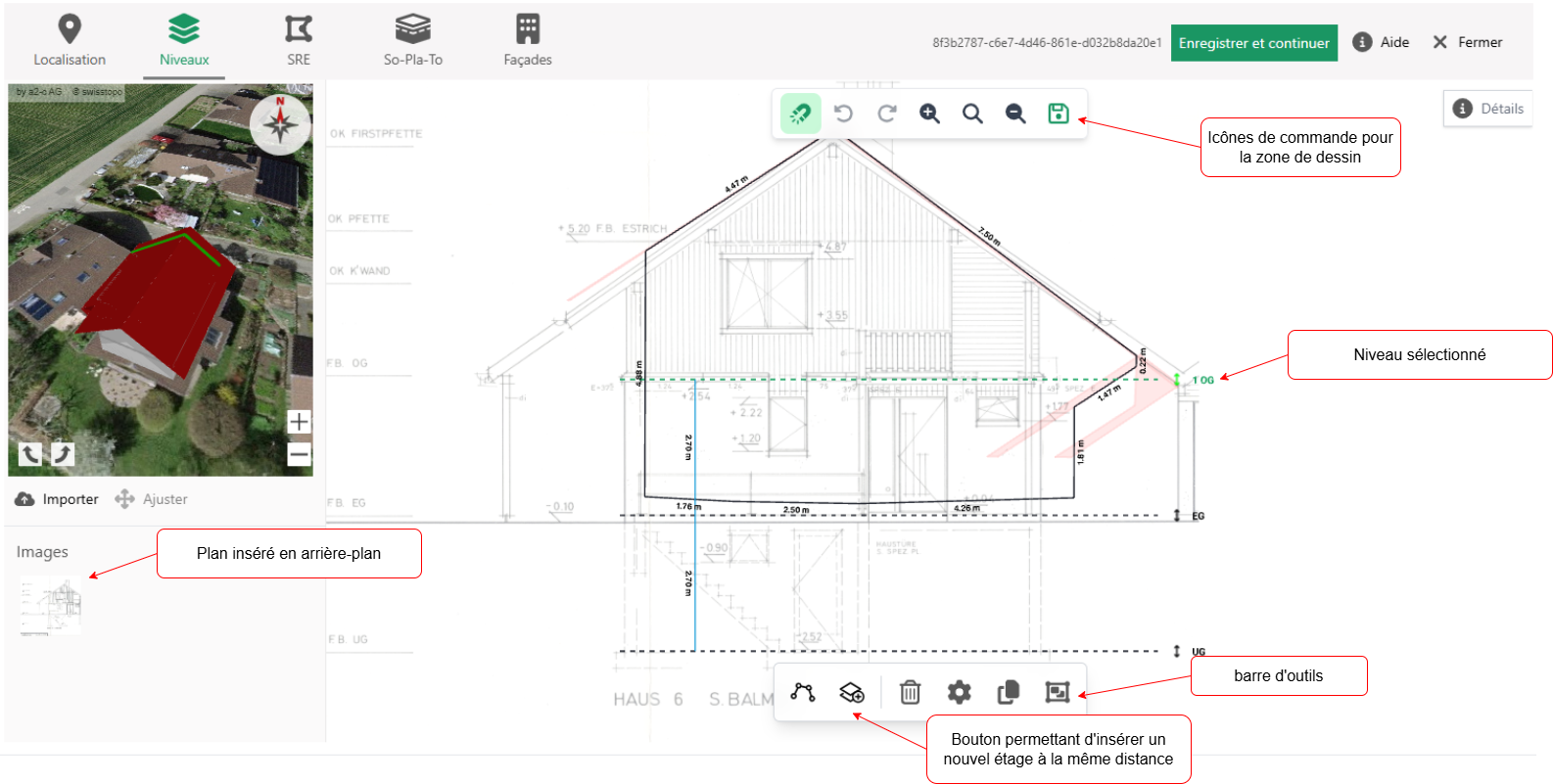

La section « Niveaux » sert à définir les délimitations des niveaux à l’intérieur du bâtiment. Il s’agit de lignes de séparation horizontales affichées en pointillés dans la zone de dessin. Par défaut, une ligne de base apparaît déjà au bas du modèle 3D à l’ouverture du Wizard. Vous pouvez déplacer cette ligne vers le haut ou vers le bas à l’aide de l’outil de déplacement .

Les lignes de niveau doivent être positionnées de manière à être correctement alignées avec les surfaces de toiture rouges du modèle Swisstopo afin de garantir une génération correcte de l’enveloppe du bâtiment. Vérifiez que la position des niveaux par rapport à celle de la toiture est correcte. Ceci est particulièrement important en cas de divergences entre le modèle 3D et les plans sous-jacents.

En cliquant sur , de nouvelles lignes de niveau sont insérées à intervalles réguliers au-dessus de la ligne supérieure. Celles-ci peuvent également être déplacées à l’aide de l’icône , de la souris ou des flèches directionnelles du clavier. En utilisant les flèches directionnelles, vous pouvez déplacer les lignes de niveau de 1 cm vers le haut ou vers le bas. Les lignes de niveau effectuent une aimantation automatique sur les coins de la zone de dessin lorsqu’elles s’en approchent. Vous pouvez désactiver cette fonction à tout moment en maintenant la touche alt enfoncée.

Lorsqu’une délimitation des niveaux spécifique est sélectionnée, différentes options d’édition sont disponibles :

Après enregistrement à l’aide du pictogramme , les limites des niveaux s’affichent également dans le modèle 3D. Pensez à enregistrer régulièrement.

Vous avez également la possibilité d’insérer des lignes de cote. Le pictogramme correspondant est . Il permet d’insérer des lignes de cote de longueur libre. Pour tracer des lignes parfaitement horizontales ou verticales, maintenez la touche shift enfoncée lorsque vous dessinez les lignes. Les lignes de cote servent de repère et permettent, notamment, d’ajuster correctement l’échelle des plans en arrière-plan. La longueur de la ligne est affichée à côté de celle-ci.
L’outil de mesure permet également de définir plusieurs points, par exemple pour mesurer un périmètre. Pour quitter l’outil, double-cliquez sur le dernier point. Les sommets peuvent être sélectionnés individuellement et déplacés sur la zone de dessin à l’aide des touches du curseur. Comme les autres éléments, les lignes de cote s’alignent automatiquement sur les sommets d’autres éléments (mode d’aimantation). Cette fonction peut être activée ou désactivée temporairement en maintenant la touche Alt ou complètement désactivée via le pictogramme .

Les contours générés automatiquement sont également accompagnés de cotes, mais celles-ci ne sont pas modifiables. Pour les lignes de cote que vous dessinez vous-même, vous disposez des mêmes fonctions d’édition que pour les autres éléments de la zone de dessin (supprimer, propriétés, dupliquer, grouper/dégrouper). La longueur totale de la ligne de cote s’affiche dans « Propriétés ». Les lignes de cote n’apparaissent pas dans le panneau latéral « Détails ».

Si des plans sont disponibles (PDF ou images), ils peuvent être importés et utilisés comme support lors de la définition des surfaces. Pour cela, utilisez la zone correspondante dans la colonne de gauche. Les images peuvent être importées depuis l’ordinateur via une recherche ou par glisser-déposer. Toutes les images importées dans le projet sont affichées dans la fenêtre d’importation. En cliquant sur le bouton « Sélectionner » d’une image, celle-ci est activée pour l’étape en cours. Vous avez également la possibilité de rogner, redresser, inverser et faire pivoter l’image (pour plus de détails, voir Gestion des images).

Une fois une image sélectionnée (ce qui ferme la zone d’importation), elle apparaît en miniature dans la colonne de gauche. Un clic supplémentaire permet de l’insérer en arrière-plan de la zone de dessin. Une seule image peut être affichée à la fois. Pour importer d’autres images, cliquez sur le pictogramme . De nouveaux plans peuvent être téléversés et modifiés à chaque étape ( Niveaux, surface de référence énergétique (SRE), Sols - Plafonds - Toits (So-Pla-To) und Façades).

L’image du plan affichée en arrière-plan peut être agrandie, déplacée et/ou pivotée de manière être mise à l’échelle et dans le sens de la zone de dessin. Sélectionnez le pictogramme à côté de pour modifier l’arrière-plan. En cliquant sur les points affichés, vous pouvez alors agrandir, réduire ou faire glisser l’image. La rotation s’effectue à l’aide de la double flèche affichée et le déplacement avec la souris. Un nouveau clic sur permet de quitter le mode d’édition de l’arrière-plan et de réafficher le contour généré au premier plan.

Un plan en arrière-plan vous permet de définir plus précisément les surfaces de plancher qui serviront de base pour les plans d’étage aux étapes suivantes. Veillez à définir également les limites des niveaux pour les niveaux non chauffés ou partiellement chauffés afin de pouvoir saisir correctement les surfaces lors des étapes suivantes.

Différentes actions peuvent être effectuées à l’aide de raccourcis clavier dans la zone de dessin : voir Raccourcis.
