Geschosse

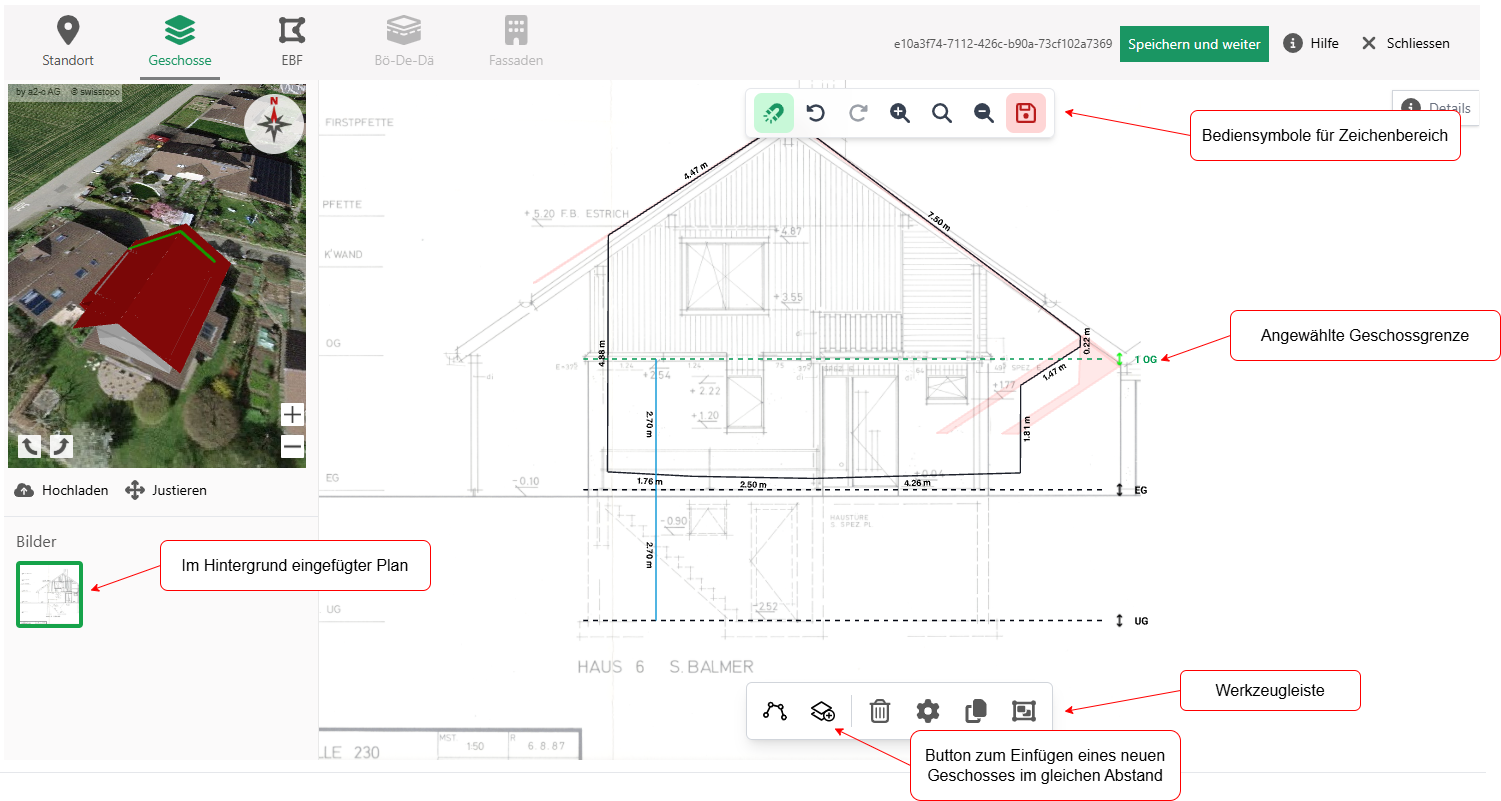

Die Seite Geschosse dient dazu die Geschosshöhen innerhalb des Gebäudes festzulegen. Es handelt sich dabei um horizontale Trennlinien, die im Zeichenbereich gestrichelt angezeigt werden. Standardmässig erscheint beim Öffnen des Wizards am unteren Rand des 3D-Modells bereits eine Basislinie. Sie können diese Linie mit dem Symbol beliebig auf und ab verschieben.

Die Geschosslinien müssen so positioniert werden, dass sie gegenüber den rot angezeigten Dachflächen aus dem Swisstopo-Modell korrekt ausgerichtet sind, damit das Generieren der Gebäudehülle anschliessend korrekt funktioniert. Überprüfen Sie, dass die Position Geschosse in Relation zu der Position der Dächer korrekt ist. Dies ist insbesondere dann zu beachten, wenn es zu Diskrepanzen zwischen dem 3D-Modell und hinterlegten Plänen kommt.

Durch Klick auf werden weitere Geschosslinien in regelmässigen Abständen über der jeweils obersten Linie eingefügt. Auch diese können mit , der Maus #und den Pfeiltasten verschoben werden. Mit den Pfeiltasten bewegen Sie die Geschosslinien jeweils um 1 cm auf- bzw. abwärts. Die Geschosslinien schnappen automatisch zu Ecken auf dem Zeichenbereich, wenn sie in die Nähe kommen. Diese Funktion können Sie jederzeit unterbinden, indem Sie alt gedrückt halten.

Wenn eine bestimmte Geschosslinie angewählt wird, sind verschiedene Bearbeitungsoptionen verfügbar: Mit dem Symbol können Sie die Geschossgrenze löschen. Beim Klick auf werden die Eigenschaften des Geschosses angezeigt. Hier können Sie die Bezeichnung des Geschosses anpassen. Mit dem Symbol können Geschosse kopiert werden. In diesem Fall wird die kopierte Geschossdecke dicht oberhalb der ausgewählten eingefügt (im Gegensatz zum Symbol, mit welchem ein neues Geschoss in einem regelmässigen Abstand eingefügt wird).
Mit den Symbolen und können mehrere Geschosse gruppiert, beziehungsweise die Gruppierungen aufgehoben werden. Dies erlaubt, mehrere Objekte gleichzeitig zu bearbeiten.

Nach dem Speichern mittels Symbol werden die Geschosshöhen auch auf dem 3D-Modell in der linken Spalte angezeigt. Denken Sie daran, regelmässig zu speichern.

Zusätzlich haben Sie die Möglichkeit, Masslinien einzufügen. Das Symbol dafür ist . Mit diesem lassen sich allgemeine Masslinien einfügen, die beliebig lang sein können.+ Um rein horizontale oder rein vertikale Masslinien einzufügen, verwenden Sie die Taste shift beim Zeichnen, um die Linie gerade werden zu lassen. Die Masslinien können zur Orientierung dienen und helfen, Pläne im Hintergrund richtig zu skalieren. Die Länge der Strecke wird neben dem Mass angezeigt.
Das Messwerkzeug erlaubt ihnen auch, mehrere Punkte zu setzen, und z. B. einen Umfang auszumessen. Sie können das Tool verlassen, indem Sie auf den letzten Punkt doppelklicken. Einzelne Punkte können angewählt und mit den Cursor-Tasten auf dem Zeichenbereich verschoben werden. Wie andere Elemente schnappen die Masslinien zu Ecken anderer Elemente. Diese Funktion kann jederzeit mit alt unterdrückt oder mit komplett deaktiviert werden.

Die vorgezeichneten Umrisse sind ebenfalls automatisch mit Massen versehen, diese sind aber nicht bearbeitbar. Für die selbstgezeichneten Masslinien haben Sie dieselben Bearbeitungssymbole zur Verfügung wie für die anderen Elemente im Zeichenbereich (Löschen, Eigenschaften, Duplizieren, Gruppieren, Gruppierung aufheben). Unter Eigenschaften wird die Gesamtlänge der Masslinie angezeigt. Masslinien erscheinen nicht auf der Detailübersicht in der rechten Spalte des Bildschirms.

Wenn Pläne digital als PDF oder als Foto vorhanden sind, können diese hochgeladen und bei der Festlegung der Flächen als Hilfe verwendet werden. Dazu benutzen Sie den Bereich in der linken Spalte. Bilder können vom Computer mittels Suche oder Drag-and-Drop hochgeladen werden. Im Upload-Fenster werden immer alle Bilder angezeigt, die Sie in dieses Projekt hochgeladen haben. Durch Klick auf ein gewisses Bild und auf den «Auswählen»-Button, kann es für die Verwendung in diesem Schritt ausgewählt werden. Zusätzlich haben Sie die Option, das Bild zuzuschneiden, zu entzerren, zu spiegeln und zu drehen (Details siehe Bildverwaltung).

Wurde ein Bild für den Schritt ausgewählt (womit sich der Upload-Bereich schliesst), wird es in der linken Spalte im Kleinformat angezeigt. Durch einen weiteren Klick kann es in den Hintergrund des Zeichenbereichs eingefügt werden. Es kann immer nur ein Bild angezeigt werden. Sollen weitere Bilder hochgeladen werden, kann dazu das Symbol gedrückt werden. Neue Pläne können bei jedem Schritt ( Geschosse, Energiebezugsfläche (EBF), Böden - Decken - Dächer (Bö-De-Dä) und Fassaden) hochgeladen und bearbeitet werden.

Das Plan-Bild im Hintergrund kann auf die richtige Grösse hochskaliert und im Hintergrund so verschoben und gedreht werden, dass es zum Massstab und der Ausrichtung des Zeichenbereichs passt. Wählen Sie das Symbol neben um den Hintergrund zu bearbeiten. Durch Klick auf die angezeigten Punkte können Sie dann das Bild vergrössern, verkleinern oder verzerren. Zum Drehen des Plans dient der angezeigte Doppelpfeil. Verschieben können Sie den Plan mit der Maus. Durch einen weiteren Klick auf verlassen Sie den Hintergrund-Bearbeitungsmodus und sehen wieder den generierten Umriss im Vordergrund.

Mit einem Plan im Hintergrund können Sie die Geschossflächen präziser festlegen. Diese Geschossflächen dienen im Anschluss als Grundlage für die Grundrisse in den nächsten Arbeitsschritten. Achten Sie darauf, auch Geschosshöhen für un- oder teilbeheizte Geschosse festzulegen, damit Sie in den nächsten Schritten die Flächen korrekt erfassen können.

Im Zeichenbereich können verschiedene Aktionen mit Tastenbefehlen erledigt werden: siehe Kurzbefehle
