Façades

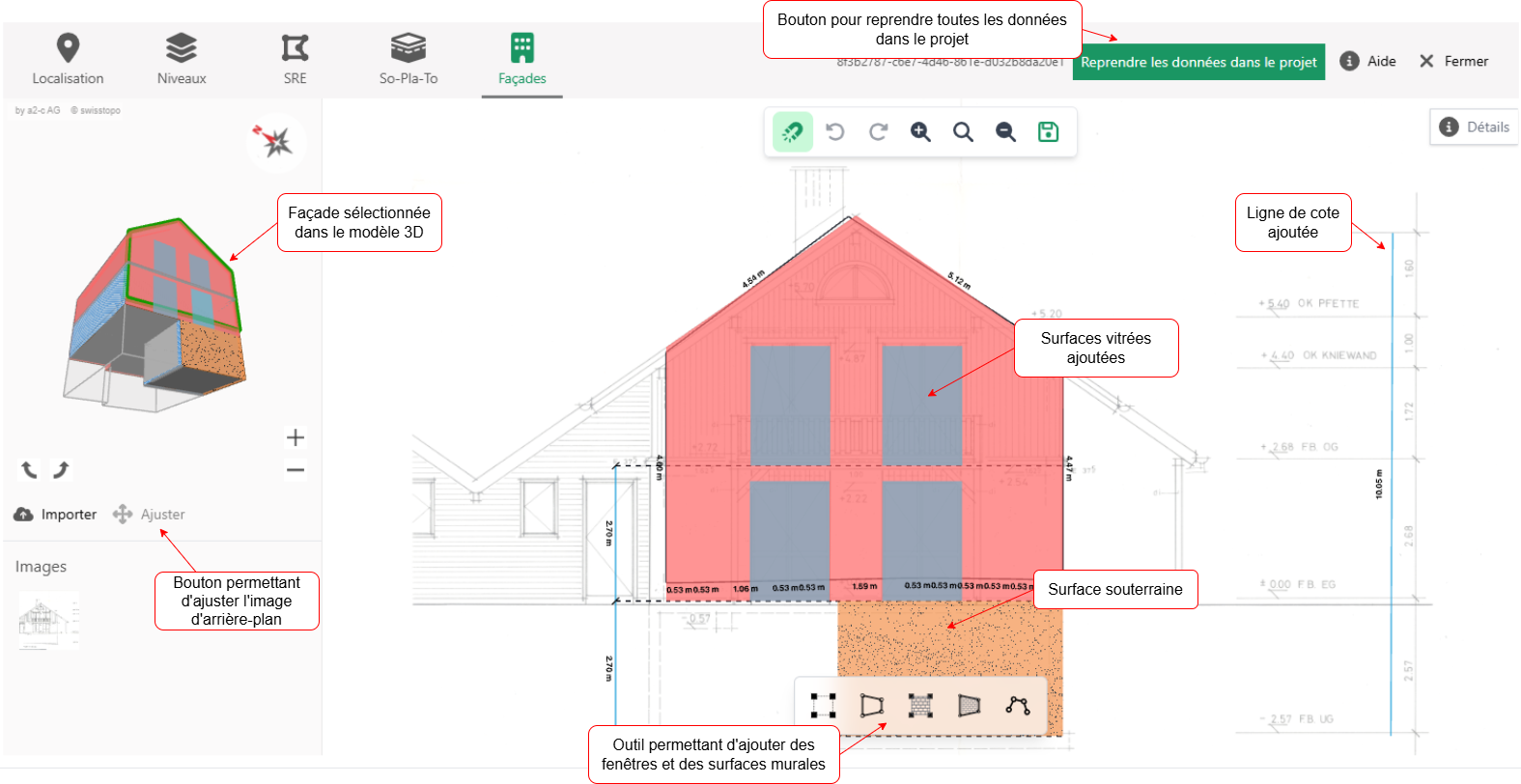

Sur la page Façades, toutes les surfaces de murs et d’ouvertures (fenêtres, portes) sont définies pour chaque façade. La vue est initialisée directement avec les surfaces de murs correspondantes par niveau. Certaines propriétés de ces surfaces sont déjà définies à partir des données de la page surface de référence énergétique (SRE). C’est sur cette base que les surfaces de murs et d’ouvertures correctes doivent être dessinées. Les façades doivent être sélectionnées directement dans le modèle 3D et s’affichent sous forme de contours.

Au cours de cette étape, les surfaces de murs et d’ouverture peuvent être définies simultanément.

Vous pouvez modifier à votre guise les surfaces déjà dessinées. Pour ce faire, cliquez sur la surface, sélectionnez l’un des sommets affichés et déplacez-le à l’aide de la souris des flèches directionnelles du clavier. Ces dernières permettent de déplacer le point sélectionné de 1 cm. Pour ajouter un nouveau sommet, cliquez sur le point sans croix et au bord transparent situé à mi-chemin entre deux sommets. Vous pouvez déplacer les surfaces en maintenant la souris enfoncée et en faisant glisser la surface dans la zone de dessin. Les éléments de la zone de dessin s’aimantent automatiquement aux angles, aux lignes et aux axes de symétrie lorsqu’ils s’en approchent. Cette fonction peut être temporairement désactivée en maintenant la touche Alt enfoncée ou être désactivée/réactivée via le pictogramme .

Une sélection s’affiche alors, vous permettant de déterminer le type de surface (voir Types de surfaces). Avec ou , vous pouvez insérer des surfaces rectangulaires. Avec ou , vous pouvez insérer des surfaces polygonales. Pour dessiner des polygones, cliquez à différents endroits de l’écran afin d’ajouter des sommets. Les points sont reliés automatiquement par des segments droits. Le polygone est fermé lorsque vous revenez au point de départ. Le mode de dessin peut être interrompu avec la touche Esc.

Lorsque vous sélectionnez une surface, différentes options de modification sont disponibles dans la barre de menu en bas. Le pictogramme vous permet de supprimer la surface. En cliquant sur , les propriétés de la surface s’affichent. Elles sont identiques à celles de l’outil CECB et sont transférées dans celui-ci une fois le Wizard terminé. Les propriétés suivantes s’affichent et peuvent/doivent pour la plupart être modifiées :

Aucune de ces propriétés n’est obligatoire. Vous pouvez également les modifier directement dans l’outil. Les surfaces marquées comme étant hors A_th ne sont pas reprises dans l’outil.

Le pictogramme permet de copier des surfaces sur un même niveau. Pour copier des surfaces à d’autres niveaux, utilisez Crtl+c / Ctrl+v (voir Raccourcis).
Les pictogrammes et permettent respectivement de grouper ou dégrouper plusieurs éléments. Cela permet de déplacer plusieurs objets à la fois ou de définir leurs propriétés simultanément. Pour sélectionner plusieurs objets, maintenez la touche Ctrl enfoncée. Lorsque vous sélectionnez plusieurs éléments dessinés en même temps, les fonctions Supprimer, Propriétés et Dupliquer restent actives, ce qui vous permet de supprimer, copier ou modifier les propriétés de plusieurs objets simultanément. Les dimensions des surfaces ne peuvent toutefois pas toutes être modifiées en même temps.

Une fois enregistrées, les surfaces de murs et d’ouverture définies s’affichent dans le modèle 3D à gauche.

Au cours de cette étape, vous pouvez définir huit types différents de surfaces de mur ainsi que six types différents d’ouverture :

Vous avez également la possibilité d’insérer des lignes de cote. Le pictogramme correspondant est . Il permet d’insérer des lignes de cote de longueur libre. Pour tracer des lignes parfaitement horizontales ou verticales, maintenez la touche shift enfoncée lorsque vous dessinez les lignes. Les lignes de cote servent de repère et permettent, notamment, d’ajuster correctement l’échelle des plans en arrière-plan. La longueur de la ligne est affichée à côté de celle-ci.
L’outil de mesure permet également de définir plusieurs points, par exemple pour mesurer un périmètre. Pour quitter l’outil, double-cliquez sur le dernier point. Les sommets peuvent être sélectionnés individuellement et déplacés sur la zone de dessin à l’aide des touches du curseur. Comme les autres éléments, les lignes de cote s’alignent automatiquement sur les sommets d’autres éléments (mode d’aimantation). Cette fonction peut être activée ou désactivée temporairement en maintenant la touche Alt ou complètement désactivée via le pictogramme .

Les contours générés automatiquement sont également accompagnés de cotes, mais celles-ci ne sont pas modifiables. Pour les lignes de cote que vous dessinez vous-même, vous disposez des mêmes fonctions d’édition que pour les autres éléments de la zone de dessin (supprimer, propriétés, dupliquer, grouper/dégrouper). La longueur totale de la ligne de cote s’affiche dans « Propriétés ». Les lignes de cote n’apparaissent pas dans le panneau latéral « Détails ».

Si des plans sont disponibles (PDF ou images), ils peuvent être importés et utilisés comme support lors de la définition des surfaces. Pour cela, utilisez la zone correspondante dans la colonne de gauche. Les images peuvent être importées depuis l’ordinateur via une recherche ou par glisser-déposer. Toutes les images importées dans le projet sont affichées dans la fenêtre d’importation. En cliquant sur le bouton « Sélectionner » d’une image, celle-ci est activée pour l’étape en cours. Vous avez également la possibilité de rogner, redresser, inverser et faire pivoter l’image (pour plus de détails, voir Gestion des images).

Une fois une image sélectionnée (ce qui ferme la zone d’importation), elle apparaît en miniature dans la colonne de gauche. Un clic supplémentaire permet de l’insérer en arrière-plan de la zone de dessin. Une seule image peut être affichée à la fois. Pour importer d’autres images, cliquez sur le pictogramme . De nouveaux plans peuvent être téléversés et modifiés à chaque étape ( Niveaux, surface de référence énergétique (SRE), Sols - Plafonds - Toits (So-Pla-To) und Façades).

L’image du plan affichée en arrière-plan peut être agrandie, déplacée et/ou pivotée de manière être mise à l’échelle et dans le sens de la zone de dessin. Sélectionnez le pictogramme à côté de pour modifier l’arrière-plan. En cliquant sur les points affichés, vous pouvez alors agrandir, réduire ou faire glisser l’image. La rotation s’effectue à l’aide de la double flèche affichée et le déplacement avec la souris. Un nouveau clic sur permet de quitter le mode d’édition de l’arrière-plan et de réafficher le contour généré au premier plan.

En utilisant un plan en arrière-plan, vous pouvez définir les surfaces avec plus de précision. Vous pouvez également utiliser un plan pour plusieurs façades, mais vous devrez le réajuster à chaque fois.

Dans la zone de dessin, différentes actions peuvent être effectuées à l’aide de raccourcis clavier : voir Raccourcis
