surface de référence énergétique (SRE)

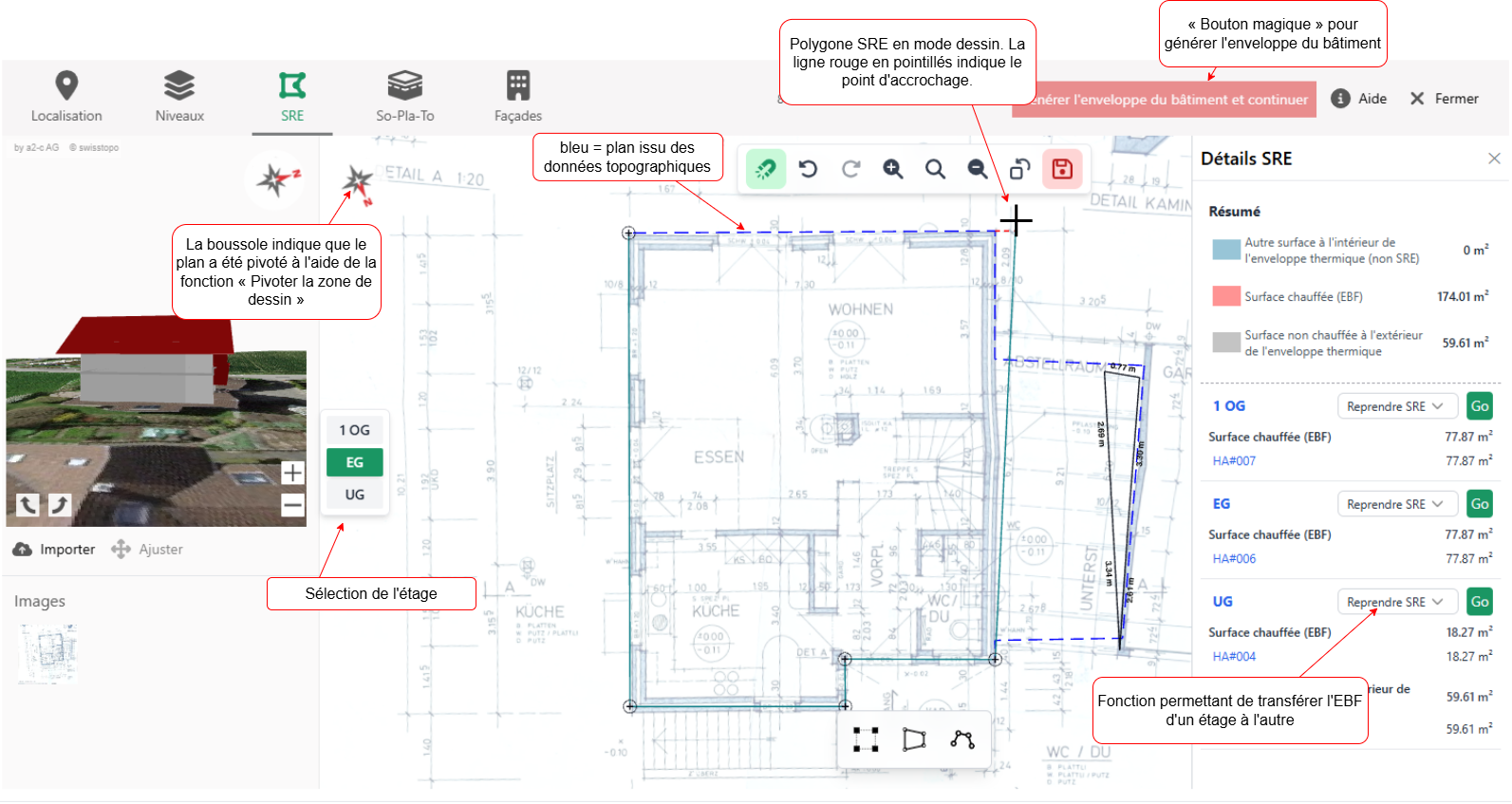

À cette étape, la surface de référence énergétique est définie pour tous les niveaux qui auront été définis au préalable à l’étape Niveaux. Sur la page SRE, les contours des différents niveaux, déterminés à partir du modèle 3D, s’affichent alors directement et sont remplis par défaut comme surface chauffée. Pour faciliter l’orientation, le plan d’étage du bâtiment issu de la mensuration officielle du canton concerné est également représenté par une ligne pointillée bleue. Au dernier étage, une ligne pointillée noire est tracée d’après le modèle de toiture, délimitant les zones dont la hauteur sous plafond est supérieure respectivement inférieure à 1 mètre. La surface au sol est ainsi automatiquement divisée et définie soit en zone SRE, soit en autres zones à l’intérieur de l’enveloppe thermique.

Vous pouvez modifier ces surfaces librement. Pour cela, cliquez sur la surface, sélectionnez un sommet et déplacez-le à l’aide de la souris ou des flèches directionnelles du clavier. Ces dernières permettent de déplacer le point sélectionné de 1 cm. Pour ajouter un nouveau sommet, cliquez sur le point intermédiaire entre deux sommets.

Vous pouvez ajouter d’autres surfaces en sélectionnant le pictogramme ou . Une liste déroulante vous permet de définir le type de surface (voir Types de surfaces ci-dessous). Avec Mit , vous pouvez insérer des surfaces rectangulaires. Avec , vous pouvez insérer des surfaces polygonales. Pour dessiner des polygones, cliquez à différents endroits de l’écran afin d’ajouter des sommets. Les points sont reliés automatiquement par des segments droits. Le polygone est fermé lorsque vous revenez au point de départ. Le mode dessin peut être interrompu avec la touche esc. Les éléments de la zone de dessin s’alignent automatiquement sur les sommets et les axes de symétrie lorsqu’ils s’en approchent. Cette fonction peut être temporairement désactivée en maintenant la touche Alt.

Lorsque vous sélectionnez une surface prédéfinie ou dessinée par vos soins, différentes options d’édition sont disponibles dans la barre de menu en bas. Le pictogramme permet de copier des surfaces sur un même niveau. Pour copier des surfaces à d’autres niveaux, utilisez Crtl+c et Ctrl+v (voir Raccourcis).
Les pictogrammes et permettent respectivement de grouper ou dégrouper plusieurs éléments. Cela permet de déplacer plusieurs objets à la fois ou de définir leurs propriétés simultanément. Pour sélectionner plusieurs objets, maintenez la touche Ctrl enfoncée. Lorsque vous sélectionnez plusieurs éléments dessinés en même temps, les fonctions Supprimer, Propriétés et Dupliquer restent actives, ce qui vous permet de supprimer, copier ou modifier les propriétés de plusieurs objets simultanément. Les dimensions des surfaces ne peuvent toutefois pas toutes être modifiées en même temps.

Trois types de surfaces différents peuvent être définis :

Les différents types sont représentés par des couleurs distinctes.

Le type d’une surface peut être modifié à tout moment sous (ou ctrl+e).

La légende suivante peut être utilisée pour documenter les couleurs et lignes ​​de cette étape à l’intention des parties externes :

Cette image est également disponible en téléchargement dans la section " Infos pour experts ".

Les surfaces définies à un niveau peuvent être reprises sur d’autres niveaux. Cela permet de copier facilement des surfaces d’un étage à l’autre. Pour ce faire, ouvrez le volet « Détails ». Un bouton « Reprendre SRE » s’affiche pour chaque niveau. Lorsque vous cliquez dessus, vous pouvez sélectionner un autre niveau (par exemple, un niveau identique situé plus bas dans le bâtiment). Votre sélection s’affiche à la place de « Reprendre SRE ». Le transfert de la surface n’a toutefois lieu qu’après avoir cliqué sur « Go ».

La zone de dessin est, par défaut, orientée vers le nord. Pour la faire pivoter, sélectionnez le pictogramme . Vous devez ensuite tracer une ligne qui servira de référence pour la nouvelle orientation en sélectionnant deux points dans la zone de dessin. Une flèche apparaît sur la ligne tracée et indique la direction qui sera ensuite orientée vers le haut. Exemple : si vous relevez la façade nord-ouest du bâtiment, celle-ci sera orientée vers le haut après rotation, permettant de « redresser » le bâtiment. Pour valider la rotation, cliquez à nouveau sur .

La rotation de la zone de dessin s’applique à tous les éléments qu’elle contient, notamment les surfaces et les plans affichés en arrière-plan. La rotation d’une vue d’un niveau est également appliquée aux autres vues. Elle peut être répétée autant de fois que nécessaire. Une boussole affichée en haut à gauche (à côté du modèle 3D) indique en permanence l’orientation du bâtiment. Un clic sur la boussole permet de réinitialiser l’orientation.

Vous avez également la possibilité d’insérer des lignes de cote. Le pictogramme correspondant est . Il permet d’insérer des lignes de cote de longueur libre. Pour tracer des lignes parfaitement horizontales ou verticales, maintenez la touche shift enfoncée lorsque vous dessinez les lignes. Les lignes de cote servent de repère et permettent, notamment, d’ajuster correctement l’échelle des plans en arrière-plan. La longueur de la ligne est affichée à côté de celle-ci.
L’outil de mesure permet également de définir plusieurs points, par exemple pour mesurer un périmètre. Pour quitter l’outil, double-cliquez sur le dernier point. Les sommets peuvent être sélectionnés individuellement et déplacés sur la zone de dessin à l’aide des touches du curseur. Comme les autres éléments, les lignes de cote s’alignent automatiquement sur les sommets d’autres éléments (mode d’aimantation). Cette fonction peut être activée ou désactivée temporairement en maintenant la touche Alt ou complètement désactivée via le pictogramme .

Les contours générés automatiquement sont également accompagnés de cotes, mais celles-ci ne sont pas modifiables. Pour les lignes de cote que vous dessinez vous-même, vous disposez des mêmes fonctions d’édition que pour les autres éléments de la zone de dessin (supprimer, propriétés, dupliquer, grouper/dégrouper). La longueur totale de la ligne de cote s’affiche dans « Propriétés ». Les lignes de cote n’apparaissent pas dans le panneau latéral « Détails ».

Si des plans sont disponibles (PDF ou images), ils peuvent être importés et utilisés comme support lors de la définition des surfaces. Pour cela, utilisez la zone correspondante dans la colonne de gauche. Les images peuvent être importées depuis l’ordinateur via une recherche ou par glisser-déposer. Toutes les images importées dans le projet sont affichées dans la fenêtre d’importation. En cliquant sur le bouton « Sélectionner » d’une image, celle-ci est activée pour l’étape en cours. Vous avez également la possibilité de rogner, redresser, inverser et faire pivoter l’image (pour plus de détails, voir Gestion des images).

Une fois une image sélectionnée (ce qui ferme la zone d’importation), elle apparaît en miniature dans la colonne de gauche. Un clic supplémentaire permet de l’insérer en arrière-plan de la zone de dessin. Une seule image peut être affichée à la fois. Pour importer d’autres images, cliquez sur le pictogramme . De nouveaux plans peuvent être téléversés et modifiés à chaque étape ( Niveaux, surface de référence énergétique (SRE), Sols - Plafonds - Toits (So-Pla-To) und Façades).

L’image du plan affichée en arrière-plan peut être agrandie, déplacée et/ou pivotée de manière être mise à l’échelle et dans le sens de la zone de dessin. Sélectionnez le pictogramme à côté de pour modifier l’arrière-plan. En cliquant sur les points affichés, vous pouvez alors agrandir, réduire ou faire glisser l’image. La rotation s’effectue à l’aide de la double flèche affichée et le déplacement avec la souris. Un nouveau clic sur permet de quitter le mode d’édition de l’arrière-plan et de réafficher le contour généré au premier plan.

Un plan en arrière-plan vous permet de définir les surfaces avec plus de précision et de tenir compte de l’utilisation des espaces du bâtiment. À cette étape, vous pouvez sélectionner jusqu’à quatre fichiers par niveau. Un même plan peut être utilisé pour plusieurs niveaux, mais il doit être ajusté à chaque fois.

Différentes actions peuvent être effectuées à l’aide de raccourcis clavier dans la zone de dessin : voir Raccourcis.
